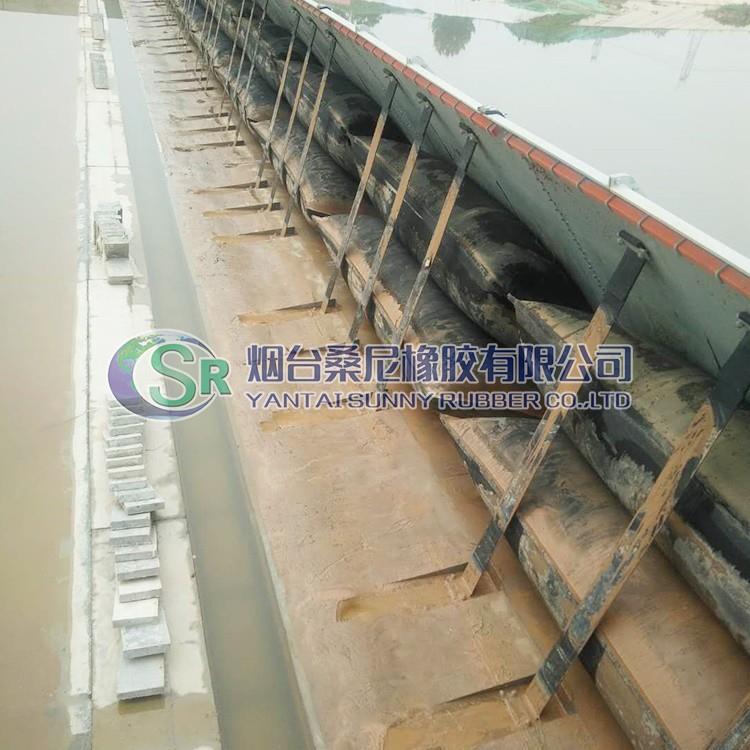

Система пневматических водосливных ворот, которая использует воздух в качестве среды для поднятия системы ворот и позволяет воде проходить через верх ворот (управление верхним потоком). Система будет поддерживать постоянный уровень воды выше по потоку, что определяется датчиком давления.
Пневматический водосливный затвор включает в себя основные детали, состоящие из, но не ограничиваясь этим, задвижки, воздушные камеры, якоря, шкафы управления, воздушные компрессоры, все крепежные элементы и систему контроля, необходимые для полной пневматической системы затвора водосброса.
Главные части:
Работы должны включать проектирование, изготовление, поставку, доставку, установку, испытания и ввод в эксплуатацию пневматических водосливных ворот в месте, указанном на чертежах.
Подрядчик должен предоставить все необходимые инструкции по эксплуатации, инструменты и оборудование, чтобы персонал Заказчика мог эксплуатировать и обслуживать пневматические водосливные ворота в соответствии со спецификацией.
Подрядчик должен проинструктировать и обучить персонал Заказчика эксплуатации, техническому обслуживанию и ремонту пневматических водосливных ворот.
Объем поставки
Предметы, поставляемые подрядчиком, должны включать, но не ограничиваться следующим:
я. Стальные ворота.
II. Усиленные полиэстером воздушные баллоны для вышеуказанных ворот и сопутствующих компонентов труб. Полиэстер должен иметь по меньшей мере 2 ткани сгиба и иметь минимальную прочность 16 МПа в соответствии со стандартом ASTM D751 или эквивалентным ему.
III. Усиленные резиновые межпанельные уплотнения и крепеж из нержавеющей стали.
внутривенно Хомуты из оцинкованной углеродистой стали с анкерными болтами, гайками и шайбами из нержавеющей стали.
v. Усиленные резиновые удерживающие ремни и крепежные детали из оцинкованной стали.
VI. Пластиковые выключатели Nappe (пултрузионный полиэтиленовый материал) и крепеж из нержавеющей стали.
VII. Опорные пластины и вспомогательные элементы из нержавеющей стали.
VIII. Шкафы управления (клапан управления и шкаф PLC).
IX. Шаблоны установки анкерных болтов.
Икс. Слив конденсата и связанные с ним трубопроводы.
XI. Предохранительный клапан устанавливается на линии подачи воздуха.
ХII. Воздушные компрессоры и осушитель.
ХIII. Электрическая система.
Построение системы управления:
Полная и оперативная система управления для пневматического водосброса состоит из шкафа с программируемым логическим контроллером (PLC), шкафа управления воздушного регулятора и датчика давления воды.
ПЛК будет работать совместно с датчиком давления для надувания или спуска затвора по мере необходимости. ПЛК автоматически отрегулирует положение затвора в соответствии с требованиями, чтобы поддерживать заданное оператором заданное значение высоты или солености воды. Он должен включать в себя интерфейс человек-машина (ЧМИ), чтобы оператор мог контролировать работу системы и изменять эксплуатационные параметры.
В дополнение к датчику давления, измеритель солености, расположенный ниже по потоку от затвора, будет также использоваться для работы затвора для предотвращения проникновения соленой воды.
Шкаф управления воздушным регулятором должен включать в себя электромагнитные клапаны накачивания и спуска, а также другое необходимое механическое оборудование и инструменты. Поршневые клапаны с пневматическим приводом должны использоваться для автоматического контроля давления воздуха в баллонах.
На пульте управления воздухом должны быть предусмотрены датчики для контроля давления на входе и давления в камере.
